pour une humidification précise et efficace des processus.
Humidificateurs à vapeur avec éléments chauffants.
pour une qualité, une précision et une hygiène optimales.
FlexLine PLUS | PROCESS

FlexLine Plus et Process pour une humidification de précision et des processus

Pour de nombreux processus de production, un climat intérieur stable et bien réglé est indispensable. Des variations de l’humidité et notamment l’air trop sec ont un impact important sur les matières premières utilisées, sur les possibilités de leur transformation et donc sur la qualité des produits finis.

Les humidificateurs à vapeur à résistances de la série FlexLine Plus et Process de HygroMatik ont été spécialement développés pour être mis en œuvre dans l’humidification de précision et des processus, dans des domaines sensibles de la fabrication industrielle ainsi que pour stabiliser l’humidité relative dans les laboratoires et les instituts de recherche.

Tous les avantages en bref

  • Réglage précis et stabilisation fiable de l’humidité dans l’air ambiant et intérieur
  • Efficacité accrue des processus grâce à la réduction de taux de défaillance et de pannes
  • Hausse de la productivité et de la qualité des produits
  • Protection contre les décharges électrostatiques dangereuses
  • Climat de travail sain et agréable pour les employés de l’entreprise

Description produit

Venez découvrir les avantages des séries FlexLine Plus et Process de HygroMatik :

FlexLine Plus et Process
Une souplesse maximale rentable.

En tant qu’appareils de la série FlexLine de HygroMatik, une génération moderne d’humidificateurs à vapeur, les appareils HygroMatik FlexLine Plus et Process, à partir d’un modèle de base, peuvent être étendus de manière souple avec les options correspondantes. Ainsi, chaque humidificateur peut être adapté de la meilleure façon aux exigences individuelles d’un projet.


Avantages au stade de la planification

    • Installation plus facile grâce à une préconfiguration individuelle en usine
    • Intégration optimale dans la gestion technique de bâtiment
    • Modbus ou BacNet au choix
    • Possibilités d’extension en option
    • Vous investissez uniquement dans les fonctions dont vous avez vraiment besoin
humidification de l'air dans la production de semi-conducteurs  @
humidification de l'air en laboratoire @
humidification de l'air dans la construction aéronautique l'aviation et l'espace industrie @

La puissance d’humidification optimale.

Équipez la série FlexLine Plus et Process de HygroMatik de la puissance dont vous avez besoin pour une capacité d’humidification optimale. Vous pouvez choisir jusqu’à 7 classes de puissance allant de 5 à 50 kg/h de puissance de vapeur dans 1taille d’appareils. De plus, il est possible de programmer des ajustements de puissance tant en réglage usine que sur place. Il est possible d’obtenir des puissances d’humidification plus élevées en combinant plusieurs appareils.

Une grande variété d’options pour une configuration individuelle.

Le modèle de base de la série FlexLine est, dans sa construction, la base de toutes les autres possibilités de configuration. Grâce à leur équipement individuel, FlexLine Plus et Process de HygroMatik peuvent s’adapter aux besoins des différents domaines d’application de l’industrie et de la commande des processus et peuvent être équipés de manière précise à l’aide de fonctions en options très variées de sorte qu’ils répondent parfaitement à toutes les exigences de projet (z.B. HyCool – refroidissement des eaux refoulées intégré). Si nécessaire, ces options peuvent être rajoutées ultérieurement.

Humidification de l'air refroidissement par hycool  @

HyCool :
refroidissement intégré des eaux usées pour protéger les canalisations

Humidification de l'air hygiénique @

HyFlush :
fonction de rinçage intégrée qui dissout et élimine les dépôts (par exemple, calcium, magnésium, etc.)

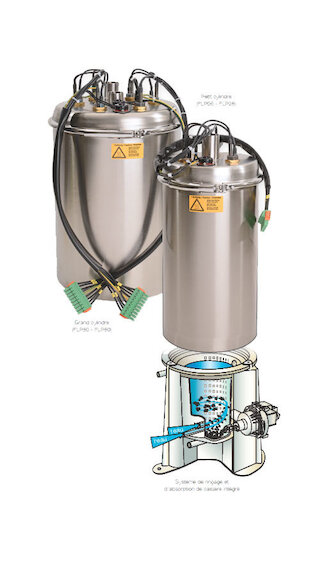

Les solides cylindres en acier inoxydable – de haute qualité et purement hygiéniques.

Dans des domaines d’application tels que les hôpitaux ou d’autres domaines médicaux, des cylindres en acier inoxydables sont parfois utilisés de préférence. Les cylindres en acier inoxydable de la série FlexLine Plus et Processde HygroMatik génèrent une vapeur hygiénique et exempte de minéraux et sont conçus tout spécialement pour ces applications.



    • Le cylindre en acier inoxydable séparable peut être ouvert tout simplement et
      être nettoyé sans produit chimique
    • La solide fixation des résistances permet de monter et de démonter facilement et rapidement les éléments chauffants
    • Disponibles en deux tailles de cylindre avec un volume adapté à la puissance d’humidification
systèmes d'humidification de l'air certifiés hygiéniques @
système d'humidification d'air avec cylindre en acier inoxydable @

Compact et nécessitant peu d’entretien.

En utilisation avec de l’eau adoucie ou de l’eau du robinet, les minéraux et sels contenus dans l’eau émergent. Ces dépôts sont remués par le système intégré de rinçage et de collecte du calcaire pendant les vidanges partielles et peuvent être évacués par la puissante pompe de vidange. La quantité des particules qui s’accumulent dans le tamis est ainsi nettement réduite.



    • Un solide tamis amovible permet de retirer aisément les éléments minéraux
    • Le système combiné de rinçage et de collecte du calcaire est intégré à l’appareil et assure les dimensions compactes de la série FlexLine Plus et Process de HygroMatik
    • Connecteurs enfichables, collier de serrage de cylindre et adaptateur de flexible de vapeur permettent un entretien rapide et simple

De longue durée et sûr.

Les appareils FlexLine Plus et Process de HygroMatik chauffent l’eau à l’aide d’une, de trois ou de six résistances dans le cylindre en acier inoxydable selon le principe du thermoplongeur. Les résistances sont fabriquées en Incoloy825 très résistant à la corrosion (alliage de chrome-nickel-molybdène) et donc d’une très longue durée de vie. La protection mécanique contre la surchauffe des électrodes assure, combinée à l’électronique du réglage de niveau proportionnel, une double protection.

humidification de l'air élément chauffant  @

Solide et efficace.

Les séries FlexLine Plus et Process de HygroMatik ont été, comme tous nos produits, développées pour une longue durée de vie. Les appareils se distinguent par des technologies qui réduisent non seulement les entretiens nécessaires mais aussi l’usure des composantes des appareils , et qui travaillent avec une efficacité maximale en termes d’utilisation de l’énergie et des ressources.

  • Durée de vie extrêmement longue : tous les boîtiers et cylindres de la série FlexLine sont en acier inoxydable résistant à la corrosion ; le revêtement par pulvérisation des boîtiers augmente davantage la durée de vie et offre une protection de travail optimale
  • Humidificateurs à vapeur à résistances avec réglage de niveau robuste, sans contact et donc résistant à l’usure
  • Pompe de vidange robuste pour éliminer les éléments minéraux afin de garantir une longue durée de vie et un besoin d’entretien limité
  • Délestage réglable entre 25 % et 100 % afin d’adapter le fonctionnement temporairement ou durablement aux conditions de charge données
humidification de l'air précision pompe @

Excellent confort d’utilisation.

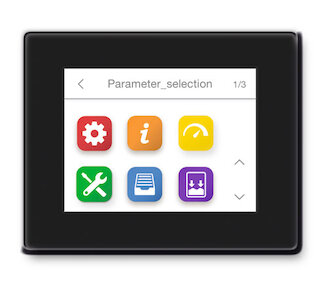

Tous les appareils de la série FlexLine Plus Spa de HygroMatik sont équipés d’un écran tactile 3,5“ capacitif. L’utilisation et la programmation s’effectuent sur une structure de menus plate et intuitive analogue à la logique des smartphones modernes. Pour compléter cela, des actualisations de logiciel faciles et rapides peuvent être effectuées ultérieurement par clé USB.

  • Un coup d'œil sur les icônes faciles à comprendre suffit pour connaître l’état de marche
  • Navigation simple et rapide
  • Des informations et des messages système sous forme de texte non codé
  • Générer des messages d’enregistrement et d’état mentionnant la date et l’heure
  • Horloge temps réel intégrée
humidification de l'air contrôle @

Intelligent et de grande réactivité.

La technologie de commande et de régulation des appareils de la série FlexLine Plus et Process de HygroMatik offre un vaste éventail de possibilités tout en garantissant une utilisation simple et confortable.



  • Les nombreuses fonctions de commande, de régulation et notification peuvent être attribuées à jusqu’à 11 relais en fonction des appareils
  • Entrée numérique librement programmable et protégée contre les surcharges

» Délestage : limitation de la puissance en cas de surcharge du réseau ou de fonctionnement en courant de secours
» Vidange sur demande externe pour des conditions de fonctionnement spécifiques
» Mode stand-by : préchauffage par activation à distance pour un temps de réaction rapide

  • Protocole de communication Modbus RTU ou BACnet intégré

Sécurité et service.

Nous avons équipé les appareils de la série FlexLine Plus et Process de HygroMatik de fonctions de service intelligentes pour la sécurité de fonctionnement. Celles-ci offrent un niveau élevé de sécurité, de fiabilité, de clarté et de confort.



    • Fiable : maintenance préventive grâce à une surveillance continue et une évaluation intelligente des paramètres d’exploitation, ce qui permet d’éviter les arrêts imprévus
    • Confortable : les messages détaillés permettent d’identifier et de corriger plus rapidement les divergences
    • Simple : le mode diagnostic peut être démarré directement par le biais de l’écran tactile sans devoir mettre l’appareil complètement en service
    • Flexible : les intervalles d’entretien peuvent être définis en fonction du temps ou de la quantité de vapeur produite par l’appareil
système d'humidification d'air avec cylindre en acier inoxydable @

La série FlexLine Process de HygroMatik –
Précision dans la perfection.

Les appareils FlexLine Process de HygroMatik apportent une solution à tous les domaines d’applications dans lesquels des valeurs d’humidification constantes sont décisives en termes de qualité, comme par exemple dans l’humidification de processus de production compliqués. D’autres applications habituelles sont les bancs d’essai et de contrôle qui nécessitent, pour obtenir des résultats valables, des conditions ambiantes exactes, constantes et reproductibles.

La série FlexLine Process de HygroMatik offre tous les avantages de la série FlexLine Plus et les complète par une amélioration de l’exactitude de réglage de jusqu’à +/- 0,5 %. Pour obtenir cela, la série FlexLine Process fonctionne exclusivement à l’eau entièrement déminéralisée et donc sans interruption et pratiquement sans intervention de maintenance.

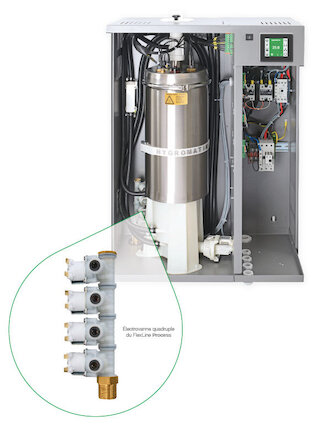

L’exactitude de réglage de la commande de précision est due aux 4 électrovannes qui assurent une alimentation continue et constante en eau du cylindre sans interruption.

Une autre fonctionnalité importante est l’entrée analogue supplémentaire pour brancher un deuxième capteur d’humidité.

 Celui-ci permet une limite maximale souple. Cela signifie que la puissance de vapeur s’adapte de manière souple à la valeur maximale et qu’on peut éviter les interruptions en éteignant la production de vapeur.

système d'humidification précision humidification l'air @

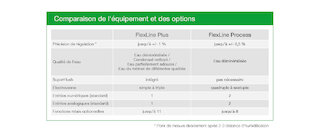

FlexLine Plus et Process de Hyromatik
en comparaison directe.

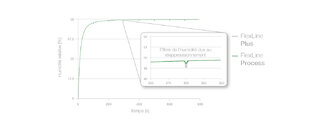

Tracé de l’humidité en marche à l’eau entièrement déminéralisée (point de mesure directement après 2-3 distance d’humidification)

Domaines d’application

Secteur de l’industrie et des processus

Secteur de l’industrie, de l’éducation et des loisirs
