FlexLine Plus Dampfluftbefeuchter

FlexLine Plus Dampfluftbefeuchter zur Prozessbefeuchtung in hygienisch sensiblen Bereichen.

HygroMatik FlexLine Plus Dampfluftbefeuchter sind speziell für die Prozessbefeuchtung in hygienisch sensiblen Bereichen der industriellen Fertigung sowie zur Stabilisierung der relativen Luftfeuchte in Laboratorien und Forschungseinrichtungen entwickelt. Dafür werden alle FlexLine Plus Modelle von Werk ab mit robusten Zylindern und Heizkörper-Elementen aus Edelstahl ausgerüstet.

FlexLine Plus Dampfluftbefeuchter sorgen für ein stabiles und präzise regelbares Raumklima, wenn dies für Produktionprozesse unabdingbar ist. Schon geringe Schwankungen in der Luftfeuchte und vor allem zu trockene Luft nehmen massiv Einfluss auf die eingesetzten Rohstoffe, auf deren Verarbeitungsmöglichkeiten und damit letztlich auch auf die Qualität der Endprodukte.

Wird zusätzlich eine erhöhte Regelgenauigkeit benötigt, bietet die FlexLine Plus Process mit einer intelligenten Weitbereichsregelung die passende Lösung.

luftbefeuchtung zertifiziert hygienisch @

Vorteile der FlexLine Plus Dampfluftbefeuchter

  • Präzise Regelung und zuverlässige Stabilisierung der Luftfeuchte in der Umgebungs- und Raumluft
  • Höhere Prozesseffizienz durch die Reduzierung von Fehlern und Ausfällen
  • Steigerung der Produktivität und Produktqualität
  • Schutz vor gefährlichen elektrostatischen Entladungen
  • Gesundes und angenehmes Arbeitsklima für die Mitarbeiter

Produktbeschreibung FlexLine Plus

FlexLine Plus Dampfluftbefeuchter – maximale Flexibilität, die sich bezahlt macht.

Als Teil der HygroMatik FlexLine Serie, einer modernen Generation von Dampfluftbefeuchtern, können FlexLine Plus Dampfluftbefeuchter von einem Grundmodell ausgehend mit entsprechenden Optionen flexibel erweitert werden. So kann jeder Befeuchter bestmöglich an die individuellen Anforderungen eines Projektes angepasst werden.


Vorteile bei der Projektierung

    • Reduzierung des Installationsaufwandes durch eine individuelle Vorkonfiguration ab Werk
    • Optimale Anbindung an die Gebäudeleittechnik
    • Wahlweise Modbus oder BacNet
    • Optionale Erweiterungsmöglichkeiten nachrüstbar
    • Sie investieren nur in die Funktionen, die Sie wirklich benötigen
luftbefeuchtung in halbleiterfertigung @
luftbefeuchtung im labor @
luftbefeuchtung im flugzeugbau aerospace industrie @

Die optimale Befeuchtungsleistung für jedes Projekt.

Statten Sie die HygroMatik FlexLine Plus Dampfluftbefeuchter mit der Power aus, die Sie für eine optimale Befeuchtungsleistung benötigen. Wählbar sind 7 Leistungsklassen von 5 bis 50 kg/h Dampfleistung in einer Gerätegröße. Zusätzlich sind individuelle Leistungsanpassungen sowohl werksseitig als auch vor Ort programmierbar. Höhere Befeuchtungsleistungen werden durch die Kombination mehrerer Geräte realisiert.

Robuste Edelstahlzylinder
hochwertig und hygienisch rein.

In Anwendungsbereichen wie zum Beispiel Krankenhäusern oder anderen medizinischen Einrichtungen werden mitunter Edelstahlzylinder bevorzugt eingesetzt. Die Edelstahlzylinder der HygroMatik FlexLine Plus Dampfluftbefeuchter erzeugen hygienischen, mineralfreien Dampf und sind entsprechend für diese Anwendungen konzipiert.



  • Der teilbare Edelstahlzylinder kann einfach geöffnet und ohne Chemikalien gereinigt werden
  • Die robuste Heizkörperbefestigung ermöglicht ein einfaches und schnelles Ein- und Ausbauen der Heizelemente
  • Erhältlich in zwei Zylindergrößen mit auf die Befeuchtungsleistung abgestimmten Volumina
luftbefeuchtung zertifiziert hygienisch @
luftbefeuchtung hygienisch edelstahl dampfzylinder @

Langlebig und sicher.

HygroMatik FlexLine Plus Dampfluftbefeuchter erhitzen das Wasser mit Hilfe von einem, drei oder sechs Widerstandsheizkörpern im Edelstahlzylinder nach dem Tauchsiederprinzip. Die Heizkörper sind aus hochkorrosionsbeständigem Incoloy825 (Chrom-Nickel- Molybdän-Legierung) gefertigt und daher äußerst langlebig. Der mechanische Überhitzungsschutz der Heizkörper sorgt zusammen mit der elektronischen proportionalen Niveauregelung für doppelten Schutz.

luftbefeuchtung heizelement @

Kompakt und wartungsarm.

Bei Betrieb mit enthärtetem oder Leitungswasser fallen die im Wasser enthaltenen Mineralien und Salze aus. Diese Ablagerungen werden durch das integrierte Spül- und Kalkauffangsystem während der Teilabschlämmungen aufgewirbelt und können durch die leistungsstarke Abschlämmpumpe abgepumpt werden. Die Menge der Partikel, die sich im Sieb ansammeln können, wird so deutlich verringert.



    • Robustes herausnehmbares Sieb ermöglicht einfache Entfernung von Härtebildnern
    • Das kombinierte Spül- und Kalkauffangsystem ist im Gerät integriert und sorgt für die kompakten Abmessungen der HygroMatik FlexLine Plus Dampfluftbefeuchter
    • Steckverbindungen, Zylinder-Spannring und Dampfschlauch-Adapter ermöglichen eine schnelle und einfache Wartung

Robust und effizient.

 HygroMatik FlexLine Plus Dampfluftbefeuchter sind, wie alle unsere Produkte, für besonders lange Betriebszeiten entwickelt. Die Geräte zeichnen sich durch Technologien aus, die neben dem Wartungsaufwand den Verschleiß von Gerätekomponenten minimieren und hocheffizient mit Energie und Ressourcen umgehen.

  • Äußerst langlebig: Alle FlexLine Gehäuse und Zylinder sind aus korrosionsbeständigem Edelstahl gefertigt; die Pulverbeschichtung der Gehäuse erhöht die Langlebigkeit zusätzlich und bietet optimalen Arbeitsschutz
  • Heizkörper-Dampfluftbefeuchter mit robuster, berührungsloser und damit verschleißfreier Niveauregelung
  • Robuste Abschlämmpumpe zur Beseitigung von Härtebildnern für lange Betriebslaufzeiten und geringen Wartungsbedarf
  • Einstellbarer Lastabwurf zwischen 25 und 100 %, um den Betrieb an die jeweiligen Lastbedingungen temporär oder dauerhaft anzupassen
luftbefeuchtung praezision pumpe @

Exzellenter Bedienkomfort.

Alle HygroMatik FlexLine Plus Dampfluftbefeuchter sind mit einem kapazitiven 3,5“ Touch-Display ausgestattet. Die Bedienung und Programmierung erfolgt über eine flache und intuitive Menüstruktur analog der Logik moderner Smartphones. Ergänzend dazu sind spätere Software-Updates einfach und schnell per USB-Stick möglich.

  • Leicht verständliche Piktogramme informieren auf einen Blick über den Betriebszustand
  • Einfach und schnell navigieren
  • Informationen und Systemmeldungen werden als Klartext angezeigt
  • Ausgabe von Stör- und Betriebsmeldungen mit Datum und Uhrzeit
  • Integrierte Echtzeituhr
luftbefeuchtung steuerung @

Intelligent und reaktionsschnell.

Die Steuerungs- und Regelungstechnik der HygroMatik FlexLine Plus Dampfluftbefeuchter bietet umfangreiche Möglichkeiten bei gleichermaßen einfacher und komfortabler Bedienung.



    • Zahlreiche Steuer-, Regel- und Meldefunktionen können geräteabhängig bis zu 11 Relais zugewiesen werden
    • Frei programmierbarer, überlastungssicherer Digitaleingang
    • Lastabwurf: Leistungsbegrenzung bei Netzüberlastung oder Notstrombetrieb
      • Abschlämmung auf externe Anforderung für spezifische Betriebszustände
      • Stand-By-Modus: Vorheizen durch Fernaktivierung für eine schnelle Reaktionszeit
    • Integriertes Kommunikationsprotokoll Modbus RTU oder BACnet

Sicherheit und Service.

Die HygroMatik FlexLine Plus Dampfluftbefeuchter haben wir mit intelligenten Servicefunktionen zur Betriebssicherheit ausgestattet. Diese bieten ein hohes Niveau an Sicherheit, Zuverlässigkeit, Übersicht und Komfort.



  • Zuverlässig: Vorbeugende Instandhaltung durch permanente Überwachung und intelligente Auswertung von Betriebsparametern kann ungeplante Stillstände verhindern
  • Komfortabel: Detaillierte Meldungen ermöglichen es, Abweichungen schneller zu identifizieren und zu beheben
  • Einfach: Der Diagnosemodus kann direkt über das Touch-Display gestartet werden, ohne das Gerät vollständig in Betrieb zu nehmen
  • Flexibel: Serviceintervalle können sowohl nach Zeit als auch nach produzierter Dampfmenge vom Gerät errechnet und ausgegeben werden
luftbefeuchtungsanlage mit edelstahlzylinder @

Vielfältige Optionen zur individuellen Konfiguration.

Das jeweilige Grundmodell der FlexLine Plus ist in seinem Aufbau die Basis für alle weiteren Konfigurationsmöglichkeiten. Mit über 100 Kombinationsmöglichkeiten von zusätzlichen Optionen, lassen sich HygroMatik FlexLine Plus Dampfluftbefeuchter ganz individuell an den Bedarf der unterschiedlichen Anwendungen der Industrie und der Prozesssteuerung anpassen. Die vielfältigen Optionen ermöglichen eine gezielte Konfiguration spezifischer Komponenten, damit sie jede Projektanforderung optimal erfüllen (z. B. HyCool – integrierte Abwasserkühlung). Falls erforderlich, können diese Optionen z.T. auch nachgerüstet werden.

Luftbefeuchtung HyCool Abkühlung @

HyCool integrierte Abwasserkühlung
für Luftbefeuchtungssysteme

Luftbefeuchtung HyFlush Kalkmanagement @

HyFlush – Kalkmanagement
für Luftbefeuchtungssysteme

FlexLine Plus Process (TPRO) – Präzision in Perfektion

HygroMatik FlexLine Plus Process Dampfluftbefeuchter
Präzision in Perfektion.

Die HygroMatik FlexLine Plus Process Dampfluftbefeuchter sind die Lösung für alle Anwendungsbereiche, in denen konstante Befeuchtungswerte qualitätsentscheidend sind, wie beispielsweise in der Befeuchtung anspruchsvoller Produktionsprozesse. Weitere gängige Anwendungen sind Test- und Prüfstände, die für gültige Ergebnisse exakte und konstante reproduzierbare Umgebungsbedingungen benötigen.

HygroMatik FlexLine Plus Process Dampfluftbefeuchter bieten sämtliche Vorteile der FlexLine Plus und ergänzt diese durch eine gesteigerte Regelgenauigkeit von bis zu +/- 0,5 %. Um dies zu erreichen, wird die FlexLine Process ausschließlich mit demineralisiertem Wasser betrieben und läuft dafür unterbrechungs- und nahezu wartungsfrei.

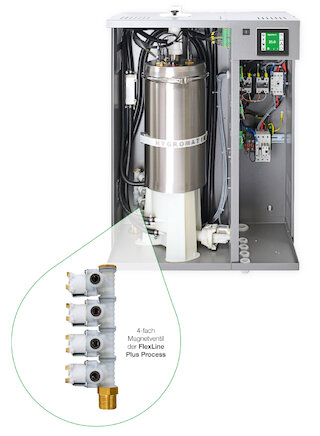

Verantwortlich für die Regelgenauigkeit der Präzisionsregelung ist das 4-fach Magnetventil, das für eine kontinuierliche und stetige Nachspeisung des Wassers in den Zylinder ohne Unterbrechung sorgt.

Ein weiteres wichtiges Feature ist der zusätzliche Analogeingang zum Anschluss eines zweiten Feuchtefühlers.

Dieser ermöglicht eine gleitende Maximalbegrenzung. Das heißt, dass sich die Dampfleistung gleitend dem Maximalwert anpasst und Unterbrechungen durch Abschalten der Dampfproduktion vermieden werden.

FlexLine Process Magnetventilw @

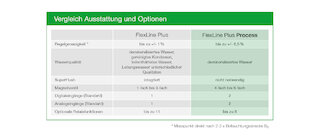

FlexLine Plus und FlexLine Plus Process Dampfluftbefeuchter im direkten Vergleich.

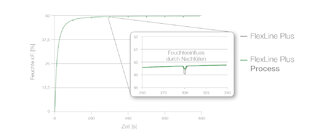

Feuchteverlauf im Betrieb mit demineralisiertem Wasser (Messpunkt direkt nach 2-3 x Befeuchtungsstrecke)

Anwendungsbereiche

Industrie und Prozesse

Gewerbe, Bildung und Freizeit
